作者：admin 發表時間：2017-04-11 16:09:19 點擊：150
達人自制LED強光手電筒燈光控制電路 小伙伴們驚呆了

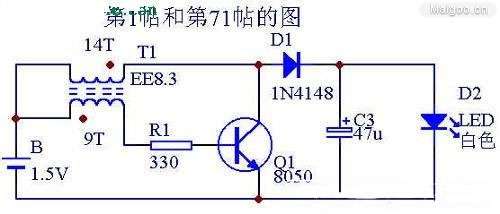

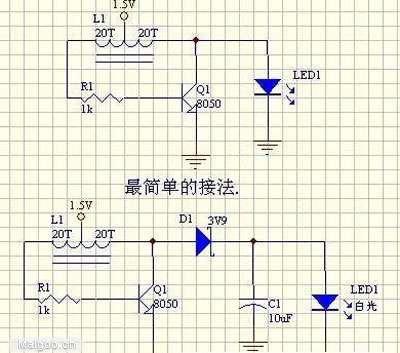

電路圖

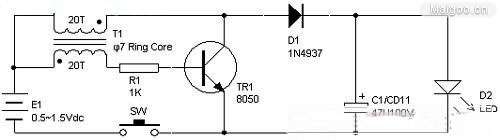

磁環選用T9*5*3/2K，也可用T10*6*5等，用0.3mm漆包線雙線并繞20T，按圖中同名端連接。TR1選8050或9014，D1選4937或107，PCB用一片廢板自制。

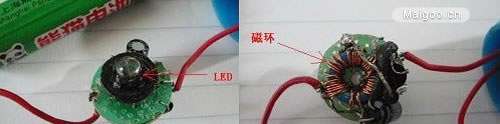

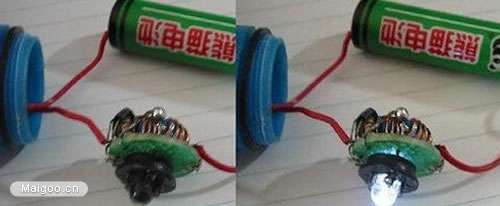

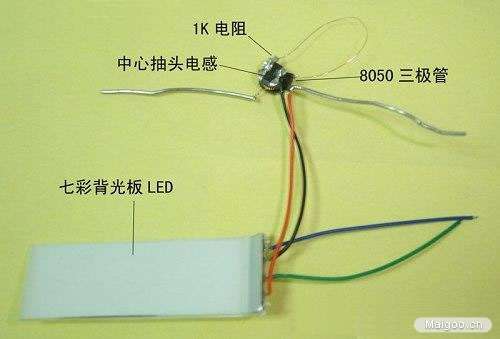

最簡/最小體積1.5V驅動LED電路圖及實物圖
